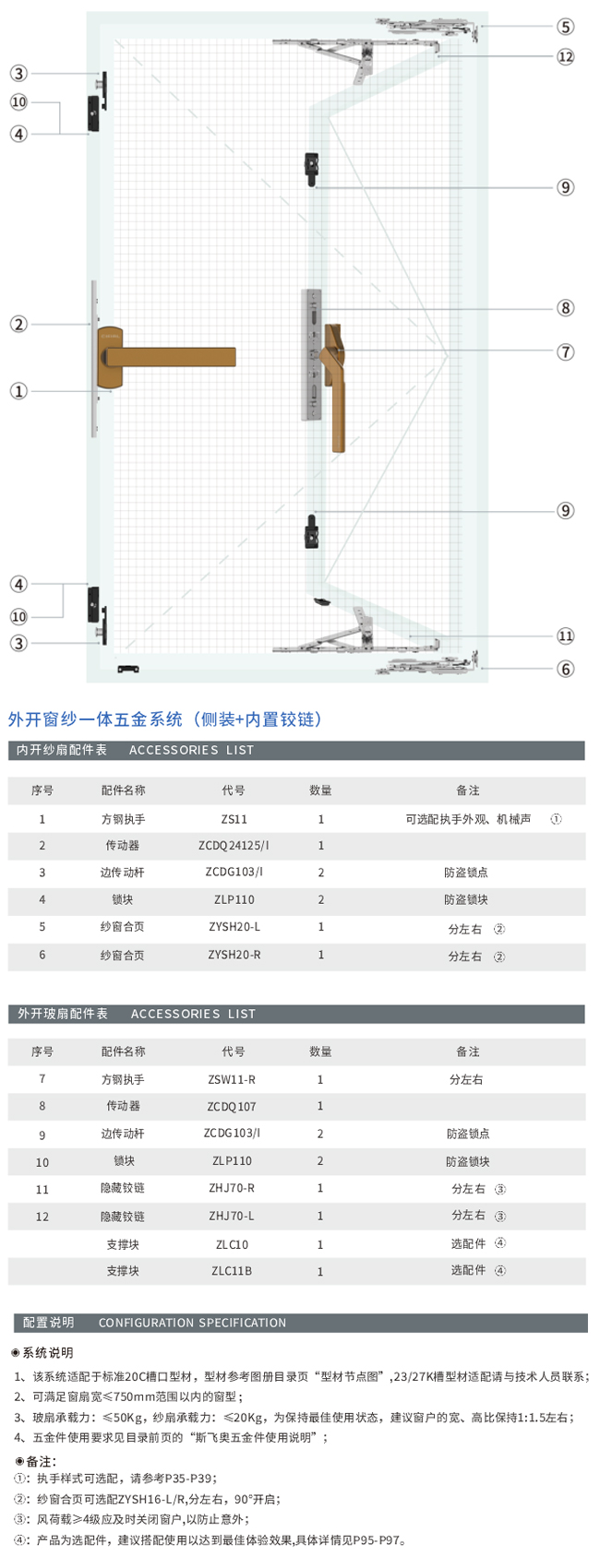

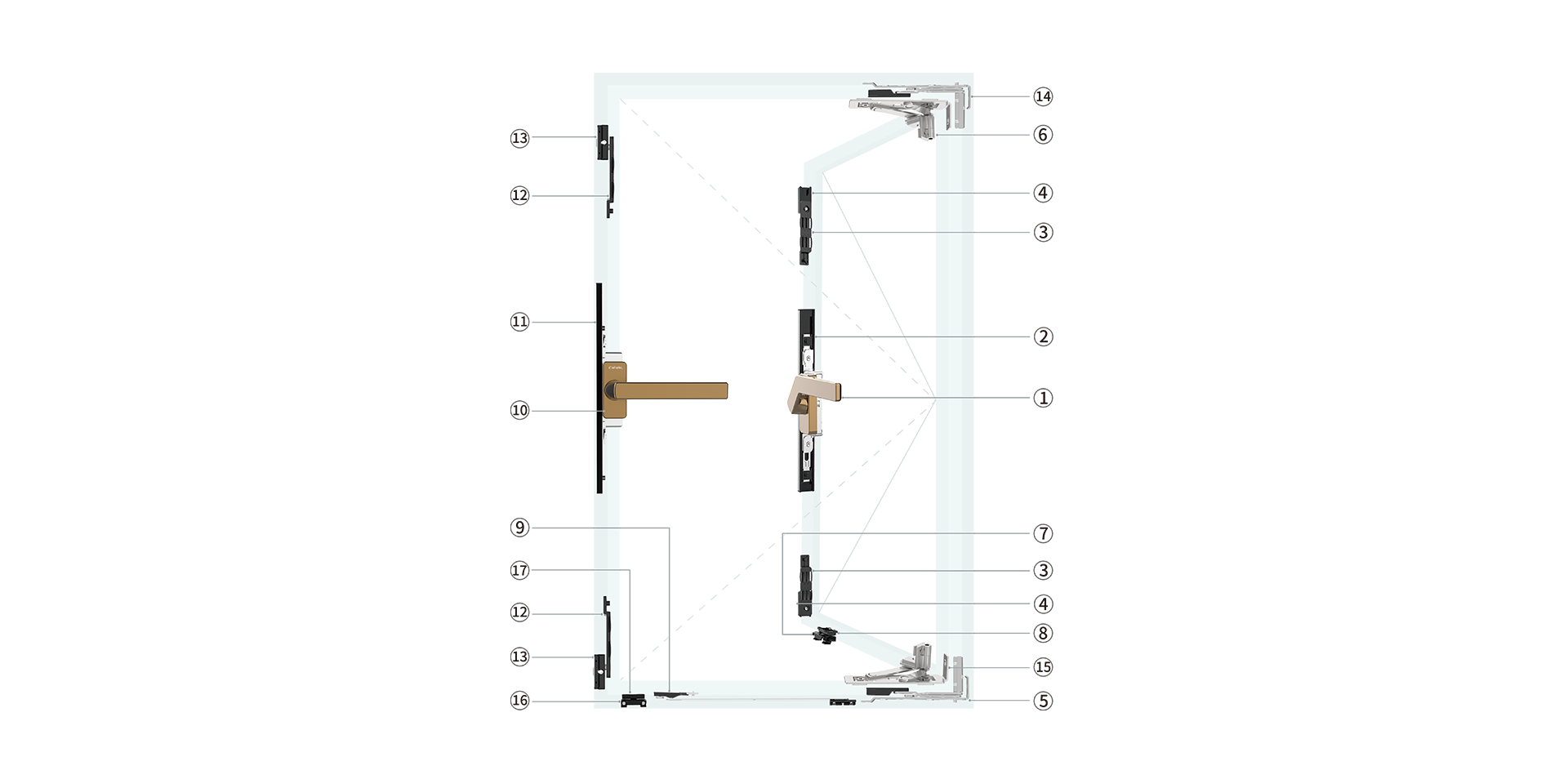

| 外开纱扇配置表 | ||||
| 序号 | 名称 | 型号 | 数量（pcs） | 备注 |
| 1 | 方钢执手 | ZSW10-R | 1 | 可选配执手外观、机械声、氧化处理 ① |
| 2 | 传动器 | ZDA110T | 1 | 中心距可调11~16mm，可选配 ② |
| 3 | 边传动杆 | ZGM10M | 2 | 防盗锁点 |
| 4 | 锁块 | ZLP110 | 2 | 防盗锁块 |
| 5 | 纱窗合页 | ZHY512-L | 1 | 分左右，可选配 ③ |
| 6 | 纱窗合页 | ZHY512-R | 1 | 分左右，可选配 ③ |
| 7 | 支撑座 | ZLC10 | 1 | 选配件 ④ |
| 8 | 支撑块 | ZLC11A | 1 | 选配件 ④ |
| 9 | 限位器 | ZFX10 | 1 | 规划依窗型而定，可选配 ④ |
| 钢丝网配件 | 钢丝网 | 亚平宁合金隐形纱网 | 0.8~2.5 | 钢丝网产品，可选配 ④ |
| 内开玻扇配置表 | ||||
| 序号 | 名称 | 代号 | 数量 | 备注 |
| 10 | 方钢执手 | ZS10 | 1 | 可选配执手外观、机械声、氧化处理 ① |
| 11 | 传动器 | ZDA120T | 1 | 中心距可调25~32mm，可选配 ② |
| 12 | 边传动杆 | ZGB10M | 2 | 防盗锁点 |
| 13 | 锁块 | ZLP110 | 2 | 防盗锁块 |
| 14 | 隐藏式铰链 | ZHY621-R | 1 | 分左右，承重70kg ② |
| 15 | 隐藏式铰链 | ZHY621-L | 1 | 分左右，承重70kg ② |
| 16 | 支撑座 | ZLC10 | 1 | 选配件 ④ |
| 17 | 支撑块 | ZLC11A | 1 | 选配件 ④ |
产品说明：
①:执手外观可选配：有基座执手或无基座执手；风格可选ZS10、ZS22、ZS30系列等执手；可选是否带机械声响，
执手选配具体详情见图册P35-P44
表面处理可选配：氨基烤漆含时尚银、星空灰、青古铜和淡墨黑四种配色，阳极氧化含时尚银、星空灰、青
古铜三种配色；
②:可调传动器:中心距可调，防拉偏，单向单行程，适配多种型材。
③:合页承载力：纱窗合页最大承重15kg,玻扇铰链最大承重60kg，合页选择详情见目录页合页承载曲线图。
④:选配件：该产品为选配件，建议搭配支撑座、支撑块、限位器等产品使用，达到最佳体验效果。
系统说明：
1、该系统适配于标准20C槽口型材，具体型材节点图参考图册目录页；
2、窗规格：(窗宽×窗高)600mm×1200mm，建议窗型比（高/宽）保持在1.5:1，若超出使用规格，依据双方约定
试样为准，五金件请定期维护。
