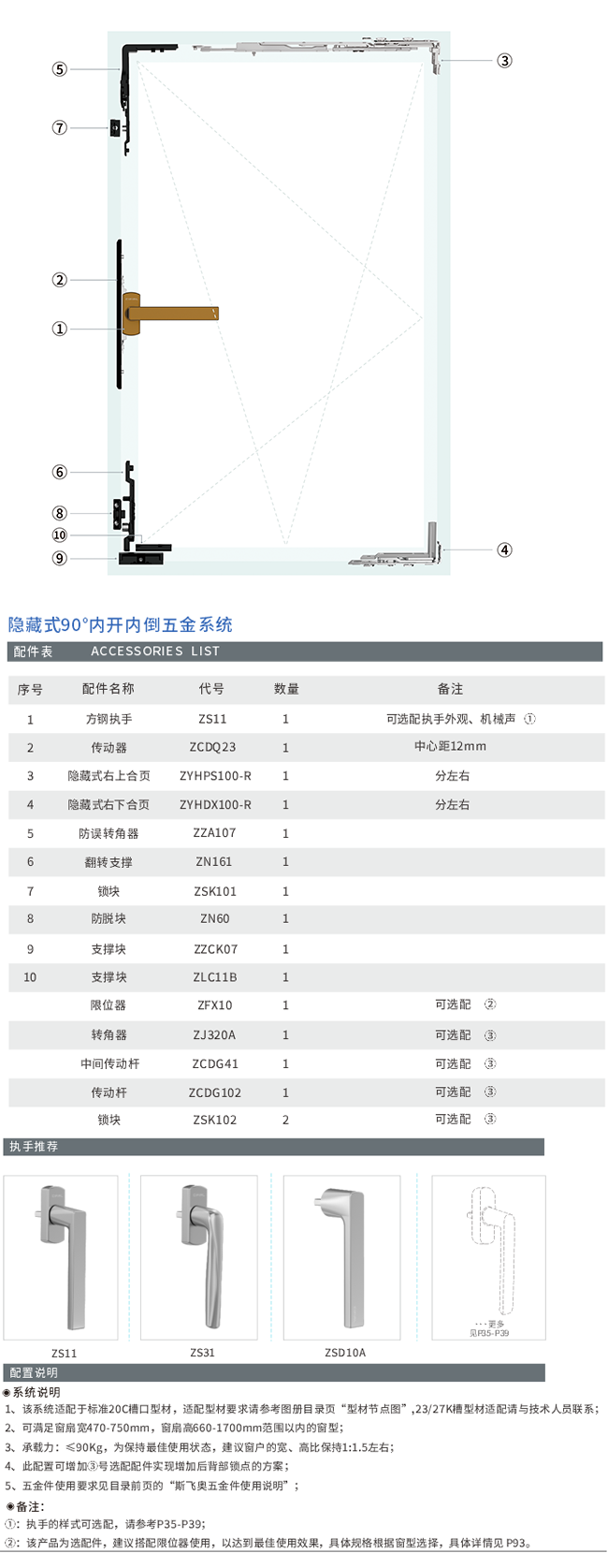

产品说明：

①：执手外观可选配：有基座执手或无基座执手，无基座执手需搭配ZDA218T传动器；风格可选ZS10、ZS22、

          ZS30系列等执手；可选是否带机械声响，

          表面处理可选配：氨基烤漆含时尚银、星空灰、青古铜和淡墨黑四种配色，阳极氧化含时尚银、星空灰、青

          古铜三种配色，

②：限位器：该产品为选配件，建议搭配限位器使用，达到最佳体验效果，具体规格根据窗型选择，具体尺寸规格

系统说明：

1、该系统适配于标准20C槽口型材，具体型材节点图参考图册目录页

2、内开内倒窗型可满足扇宽470-750mm，窗扇高880-1500mm范围以内的窗型，建议窗型比（高/宽）保持在1.5:1，窗型扇宽在405-470mm，可将3号配件更换为ZHY632-L/R，若扇宽在750--1000mm，扇高1500-2000mm，上合页改为ZHY616-L/R，并增加支撑杆，其余超出使用规格，依据双方约定，式样为准。

3、内开纱扇配置见图册，外开纱扇配置见图册。

4、多边多点锁配置需增加ZJ320小转角器、ZLP125锁块与ZGB10G边传动杆五金配件，

5、五金件请定期维护；

6、合页最大承重为90KG。
